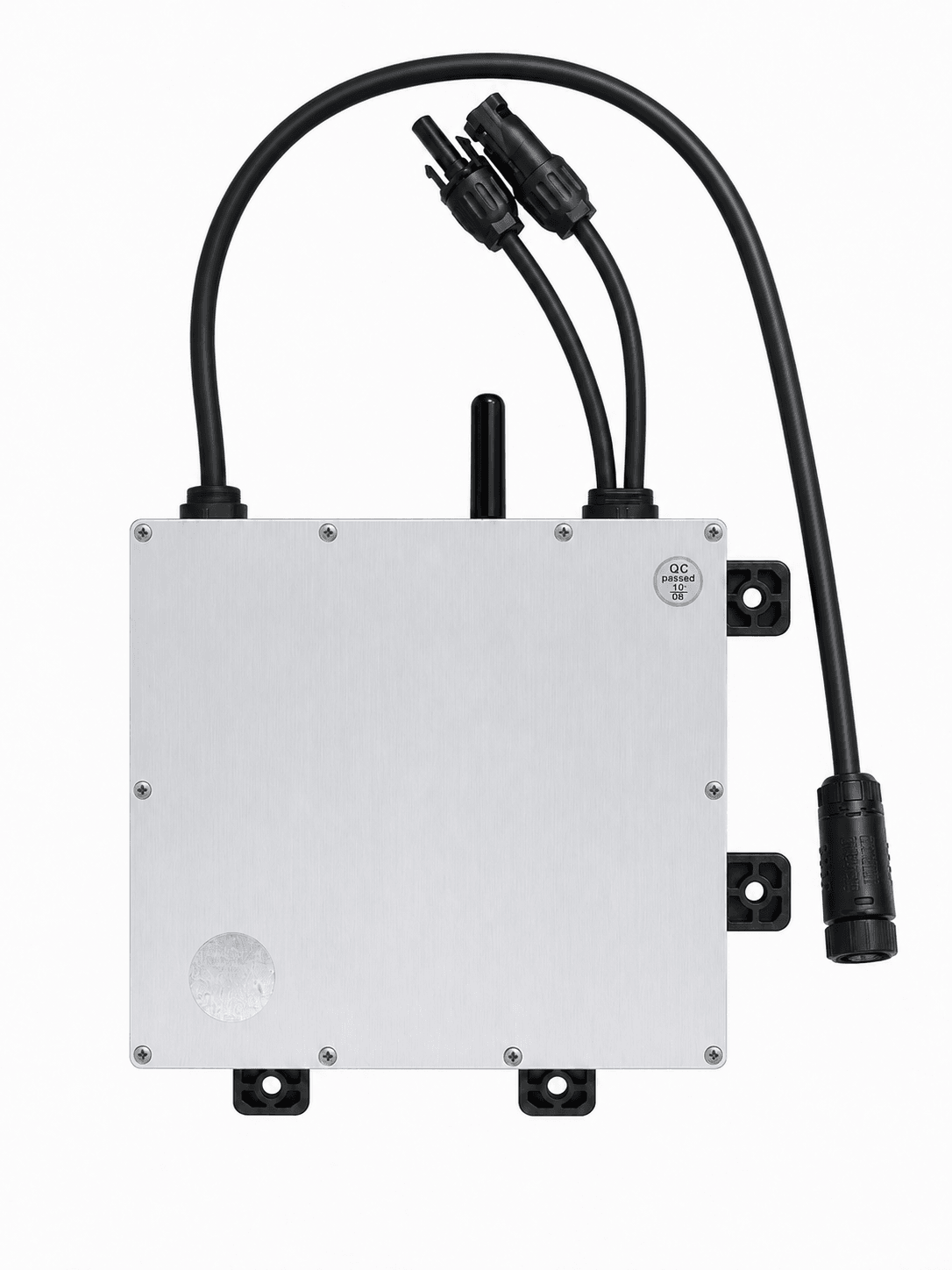

Micro-onduleur HMS-400-1A
Un micro-onduleur compact conçu pour les applications de modules AC, avec arrêt rapide au niveau du module, communication Sub-1G et surveillance via la plateforme S-Miles Cloud.
Adapté aux applications de modules AC
Arrêt rapide intégré au niveau du module pour renforcer la sécurité des installations en toiture
Prend en charge la compensation de puissance réactive et répond aux normes EN 50549-1:2019, VDE-AR-N 4105:2018 et UL1741
Relais intégré pour la séparation du réseau et les fonctions de protection
Technologie sans fil Sub-1G pour une communication plus stable avec la passerelle DTU Hoymiles
Spécifications techniques
ModèleHMS-400-1A
Entrée CC (DC)
Puissance de module recommandée (W)
320–540+
Tension d’entrée maximale (V)
60
Plage de tension MPPT (V)
16–60
Tension de démarrage (V)
22
Courant d’entrée maximal (A)
14
Courant de court-circuit d’entrée maximal (A)
25
Nombre de MPPT
1
Nombre maximal de canaux d’entrée
1
Sortie CA (AC)
Puissance nominale de sortie (VA)
400
Courant nominal de sortie (A)
1,74
Tension de sortie / plage (V)*1
230 / 180–275
Fréquence nominale / plage (Hz)*1
50 / 45–55
Facteur de puissance (réglable)
> 0,99 par défaut
0,8 capacitif à 0,8 inductif
0,8 capacitif à 0,8 inductif
Distorsion harmonique totale
< 3 %
Micro-onduleurs max. par branche (12 AWG)*2
11
Micro-onduleurs max. par branche (10 AWG)*2
18
Rendement
Rendement pondéré CEC
96,70 %
Rendement MPPT nominal
99,80 %
Consommation nocturne (mW)
< 50
Données mécaniques
Plage de température de fonctionnement (°C)
-40 à +65
Plage de température de stockage (°C)
-40 à +85
Dimensions (L × H × P [mm])
184,5 × 204,5 × 26
Poids (kg)
1,71
Indice de protection
Extérieur – IP67
Refroidissement
Refroidissement naturel
Caractéristiques du produit
Communication
Sub-1G
Type d’isolation
Isolation électrique par transformateur haute fréquence
Surveillance
Plateforme de surveillance S-Miles Cloud
Normes de raccordement au réseau
EN 50549-1:2019, VDE-AR-N 4105:2018, UL 1741,
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4,
IEC/EN 61000-3-2/-3
IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4,
IEC/EN 61000-3-2/-3
*1 La tension de sortie et la plage de fréquence peuvent être ajustées selon les exigences du gestionnaire de réseau local.
*2 Veuillez respecter les réglementations électriques locales ; le nombre autorisé de micro-onduleurs par branche ne doit pas être dépassé.
▣ Voir toutes les informations – HMS-400-1A
